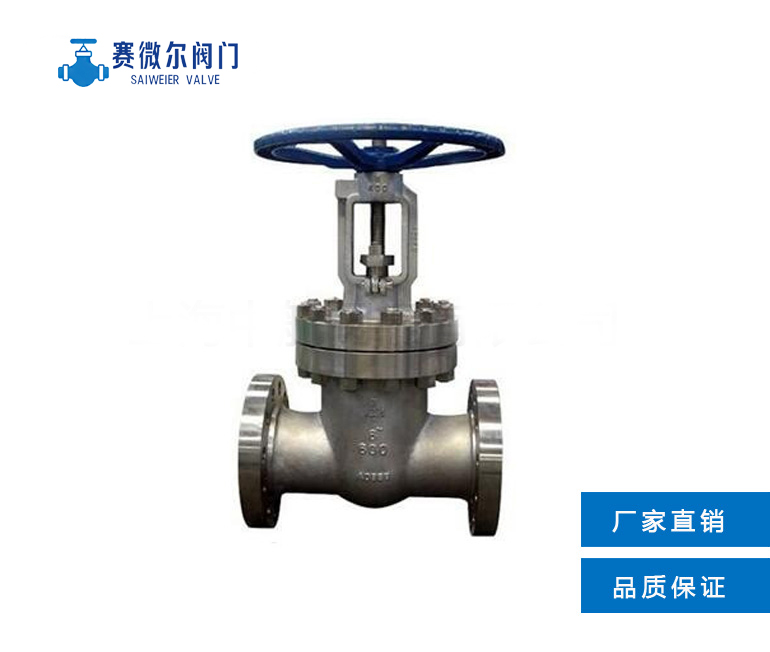

Z41W-600LB TA2 手动美标钛闸阀

Z41W-600LB TA2 手动美标钛闸阀利用钛金属材料在强腐蚀环境中氧化薄膜有很好的稳定性和自钝化能力，这一特性来抵抗多种苛刻工况强腐蚀。其表面的钝性氧化膜在腐蚀介质中的化学稳定性。对于中性，氧化性，弱还原性介质环境钝性氧化膜本身就有着很好的稳定性。对于高温或PH值较低的还原性腐蚀介质，为提高其钝性氧化膜的稳定性

在线咨询

产品详情

Z41W-600LB TA2 手动美标钛闸阀利用钛金属材料在强腐蚀环境中氧化薄膜有很好的稳定性和自钝化能力，这一特性来抵抗多种苛刻工况强腐蚀。

其表面的钝性氧化膜在腐蚀介质中的化学稳定性。对于中性，氧化性，弱还原性介质环境钝性氧化膜本身就有着很好的稳定性。

对于高温或PH值较低的还原性腐蚀介质，为提高其钝性氧化膜的稳定性，可通过加入缓蚀剂（如空气、水、重金属离子和阴离子等），如钛表面离子改性处理，阳极化处理等方法，来提高钛在还原性介质中的耐腐蚀性及表面硬度来满足使用要求。

用于截断或接通管路中的介质，广泛应用于氯碱工业、纯碱工业、制药工业、化肥工业、精细化工业、纺织纤维合成和漂染工业，基本有机酸和无机盐生产，硝酸工业等。

产品特点:

1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。
2、开闭比较省力。
3、介质流向不受限制 , 不扰流、不降低压力。
4、形体简单 , 结构长度短，制造工艺性好，适用范围广。

产品缺点:

1、密封面之间易引起冲蚀和擦伤，维修比较困难。
2、外形尺寸较大，开启需要一定的空间，开闭时间长。
3、外形尺寸较大，安装受限制。

执行标准:

设计制造规范按：API 600或API 6D（铸钢：API 602）
结构长度标准按：ASME B16.10
法兰连接尺寸标准按：ASME B16.5(NPS＜24)或ASME B16.47(NPS＞26)
压力温度等级标准按：ASME B16.34
阀门试验与检验标准按：API 598或API 6D或API 600
外观检验标准按：MSS SP56

压力等级测试表：

Z41W-600LB TA2 手动美标钛闸阀压力等级测试表
压力等级(LB)	强度试验		水密封试验		气密封试验
压力等级(LB)	MPa	Lbf/in2	MPa	Lbf/in2	MDa	Lbf/in2
150LB	3.1	450	2.2	315	0.5～0.7	60～100
300LB	7.8	1125	5.6	815
600LB	15.3	2225	11.2	1630
900LB	23.1	3350	16.8	2440
1500LB	38.4	5575	28.1	4080
2500LB	64.6	9367	47.4	6873

产品性能参数:

Z41W-600LB TA2 手动美标钛闸阀性能参数
型号		Q41F-16TA2 Q41F-25TA2	Q41F-16Ti Q41F-25Ti
工作压力（MPa）		1.6～2.5
适用温度（℃）		≤180
适用介质		有机酸，无机盐生产，硝酸	强腐蚀性介质
材料	阀体、阀盖	TA2钛	TA2钛
	球体、阀杆	TA2钛	TA2钛
	密封圈	柔性石墨垫圈
	填料	聚四氟乙烯

产品外形及结构尺寸:

Z41W手动美标钛闸阀150LB连接尺寸
DN	DN/in	L	D	D1	D2	b	z×Φd	H≈	D0≈	重量/kg

50	2	178	152	120.5	120.5	16	4×Φ19	323	200	23
65	21/2	190	178	139.5	139.5	18	4×Φ19	347	250	32
80	3	203	190	152.5	152.5	19	4×Φ19	383	250	40
100	4	229	229	190.5	190.5	24	8×Φ19	457	300	63
125	5	254	254	216	216	24	8×Φ22	632	300	66
150	6	267	279	241.5	241.5	26	8×Φ22	635	350	108
200	8	292	343	298.5	298.5	29	8×Φ22	762	350	181
250	10	330	406	362	362	31	12×Φ25	895	400	263
300	12	356	483	432	432	32	12×Φ25	1080	500	346
350	14	381	533	476	476	35	12×Φ29	1295	600	488
400	16	406	579	540	540	37	16×Φ29	1435	600	621
450	18	432	635	578	578	40	16×Φ32	1626	650	814
500	20	457	698	635	635	43	20×Φ32	1829	650	992
600	24	508	813	749.5	749.5	48	20×Φ35	2175	700	1492
750	30	610	984	914.5	914	75	28×Φ35	2692	700	2272

Z41W手动美标钛闸阀300LB连接尺寸
DN	DN/in	L	D	D1	D2	b	z×Φd	H≈	D0≈	重量/kg

50	2	216	165	127	92	16	4×Φ19	323	200	23
65	21/2	241	190	149	105	18	4×Φ19	347	250	32
80	3	283	210	168.5	127	19	4×Φ19	383	250	40
100	4	305	254	200	157	24	8×Φ19	457	300	63
125	5	381	279	235	186	24	8×Φ22	632	300	66
150	6	403	318	270	216	26	8×Φ22	635	350	108
200	8	419	381	330	270	29	8×Φ22	762	350	171
250	10	457	444	387.5	324	31	12×Φ25	895	400	263
300	12	502	521	451	381	32	12×Φ25	1080	500	346
350	14	762	584	514.5	413	35	12×Φ29	1295	600	488
400	16	838	648	571.5	470	37	16×Φ29	1435	600	621
450	18	914	711	628.5	533	40	16×Φ32	1626	650	814
500	20	991	775	686	584	43	20×Φ32	1829	650	992
600	24	1143	914	813	692	48	20×Φ35	2175	700	1492

Z41W手动美标钛闸阀400LB连接尺寸
DN	DN/in	L	D	D1	D2	b	z×Φd	H≈	D0≈	重量/kg

50	2	292	465	127	92	25	8×Φ19	368	250	35
65	2?	330	190	149.4	105	29	8×Φ22	394	300	47
80	3	356	210	168.1	127	32	8×Φ22	473	3003	65
100	4	406	254	200.2	157	35	8×Φ25	622	50	90
125	5	457	279	235	186	36	8×Φ25	686	400	153
150	6	495	318	269.7	216	41	12×Φ25	750	400	260
200	8	597	381	330.2	270	48	12×Φ29	876	500	390
250	10	673	444	387.4	324	54	16×Φ32	1041	600	535
300	12	762	521	450.8	381	57	16×Φ35	1181	650	886
350	14	826	584	514.4	413	60	20×Φ35	1588	700	960
400	16	902	648	571.5	470	64	20×Φ38	1803	700	1424

Z41W手动美标钛闸阀600LB连接尺寸
DN	DN/in	L	D	D1	D2	b	z×Φd	H≈	D0≈	重量/kg

50	2	292	165	127	92	33	8×Φ19	510	254	44
65	2?	330	190	149	100	36	8×Φ22	554	254	60
80	3	356	210	168	127	39	8×Φ22	595	305	80
100	4	432	273	216	157	45	8×Φ25	712	356	145
125	5	508	330	266.5	186	52	8×Φ29	826	406	236
150	6	559	356	292	216	55	12×Φ29	995	508	309
200	8	660	419	349	270	63	12×Φ32	1157	610	522
250	10	787	508	432	324	71	16×Φ35	1373	686	779
300	12	838	559	489	381	74	20×Φ35	1603	686	1108
350	14	889	603	527	413	77	20×Φ38	1930	762	1506
400	16	991	686	603	470	84	20×Φ41	2032	889	1939
